概述

IDCB智能數據采集網絡系列產品是本公司基于多年工業儀表制造經驗和技術的積累，充分考慮工業現場數據采集的需要，采用最新微電子技術及全新表面貼裝工藝自主研發及生產的高性能遠程智能1/0產品，可完成分散在工業現場的各類型號的連續高精度測量。該系列前端具有測量精度高、抗干擾能力強、接口開放性好、能化程度高、便用簡單靈活、安裝擴充方便和性能價格比高等一系列優點。
IDCB智能數據采集網絡，也稱“遠程I/O”是專為配合DCS應用而設計，屬于現場總線產品范疇，是DCS的親密伙伴。
以下簡稱“IDCB網絡”。

“IDCB網絡”的特點
◆“DCB網絡”最顯著的特點在于通訊接口的標準性和通訊協議的開放性，可適配各種組態軟件，輕松實現與任何支持MODBUS-RTU協議的網絡、系統(特別是DCS)的通訊互連。
◆“DCB網絡”與眾不同的是通訊接口采用了“全面冗余”的技術，冗余的兩條總線均擁有完整而且獨立的總線控制器、總線驅動器和總線介質層，兩條總線可同時運行，互不影響
◆“DCB網絡”最大的優點是遠程10前端可直接安裝于工業現場的信號測點附件，做到真正的物理分散，可節省大量的信號電纜和補償導線簡化工程設計減少施工費用縮短施工工期。
◆“DCB網絡”最新的技術是通信接口采用了最新的磁隔離技術，極大的消除了光耦中不確定的電流傳輸比率、非線性傳輸特性以及隨時間漂移和溫漂等一系列問題，具有光耦無法比擬的優勢。
◆“DCB網絡”系列遠程I/O前段采用密封型結構，防護等級高達IP56，具有很高的防塵、防水、放磁場、抗震等能力。
◆“DCB網絡”系列遠程I/O前段采用模塊化結構設計，這樣可使得系統大小的組建相當靈活，擴展方便。
◆“DCB網絡”系列遠程I/O前段內部具有完善的電氣隔高和自檢申路，雙重(硬件和軟件)看門狗，抗干擾能力強，可在惡劣的現場環境下長期可靠地運行。
◆“IDCB網絡”系列遠程I/O前段采用片上系統(SOC- System on Chip)設計，采用表面貼裝(SMT)工藝焊接，使得整機體積小，功耗低，集成度高。
◆“IDCB網絡”系列遠程I/O前段適配高亮液晶顯示器，顯示清晰明亮，實現前段測量數據的就地顯示，同時可對前段進行方便的組態。
◆“IDCB網絡”系列遠程I/O前段接線端子采用菲尼克斯可折卸型端子，方便更換前端裸機：信號接線無須短接，接線方便，簡單可靠。
實踐證明，"IDCB網系列模量測量前段產品特別適用于大里發電機組的常規溫度群測點(鍋爐金屬壁溫、發電機線鐵芯溫度、氣缸壁溫、輔機線圈溫群等)的監控，也可廣泛應用于治金、石化、環保、輕工等其他行業的數據監控系統。

“IDCB網絡”的前端類型

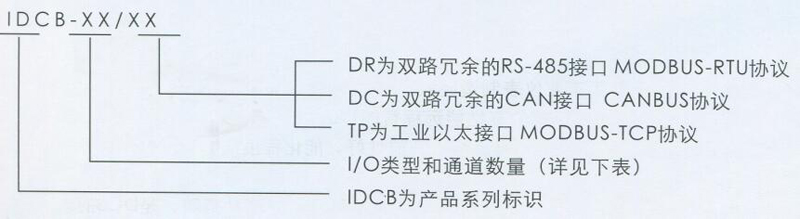

“IDCB網絡”系列測控前段的命名方法為：IDCB-XX/XX說明如下：

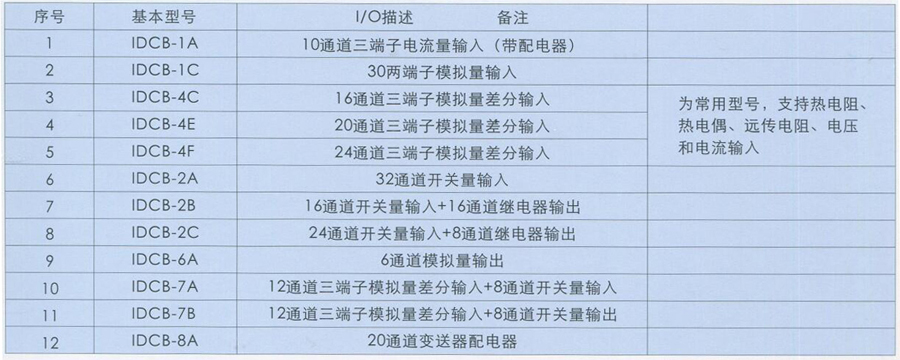

“IDCB網絡”系列測控前端的基本型號如下：

“IDCB網絡”主要性能指標
◆掛網主站數1-2臺
◆主站類型工控機、兼容機、便攜機、DCS系統的RS485/232接口模塊
◆掛網從站數≤265
◆通訊速率4.8Kbps-115.2Kbps可編程
◆通訊方式半雙工異步通訊
◆通訊距離1200米(加中繼器順延)
◆接訊接口標準RS-485(全面冗余、磁隔離技術)
◆數據格式1個起始位，8個數據位，1個停止位，無奇偶校驗位
◆通訊協議 MODBUS協議(RTU模式)
◆通訊校驗CRC-16循環冗余校驗
◆傳輸介質屏蔽雙絞線
◆網絡隔離電壓≥2500Vrms
◆網絡保護±15KV抗靜電保護
　　　　　600W抗雷擊保護
                  具有真正的失效保護
                  帶熱關斷限流保護
